工业冷水机|工业冷水机制冷系统管路如何设计？附件安装详细教程
工业冷水机组制冷管路附件，是制冷系统运行的“高速公路”，若制冷管路附件选材不对，或者安装失误，将会降低冷水机设备的制冷效果。
那应该如何避免呢？制冷管路、管道、阀门和连接件，根据制冷系统不同，选材要求亦不相同。
下面今年会冷水机小编，给行业朋友分享下冷水机制冷系统管路设计，和常用附件的安装事项，希望对行业朋友有帮助。
第一个是注意管道尺寸口径。
需要注意的是确保管道尺寸足够大，有的情况下，也要保证管道中最小的制冷剂流动速度，以确定最大管道尺寸。
第二个是注意管道坡度和管道支架的布置。
多数冷水机管道输送制冷剂或冷却流体，有水平方向和垂直方向两种选择。例如液体和气体的混合物在管道流动时，有时气体作用会推动垂直立管中的液体；
而特殊的工况下，需要冷水机管道倾斜设计，以便液体流动，实现更高效的制冷效果。
氟利昂制冷系统冷水机用的膨胀阀应垂直放置，不得倾斜，更不得颠倒安装；
第三个是管道、阀门的计算选材。
通常情况下，管道阀门的计算，是通过计算公式及计算软件完成。比如切断阀、止回阀的设计，压力管道的分级，管过滤器的设计等。
工业冷水机组的各种阀门应采用符合制冷剂及冷却水循环的专用材质制作。

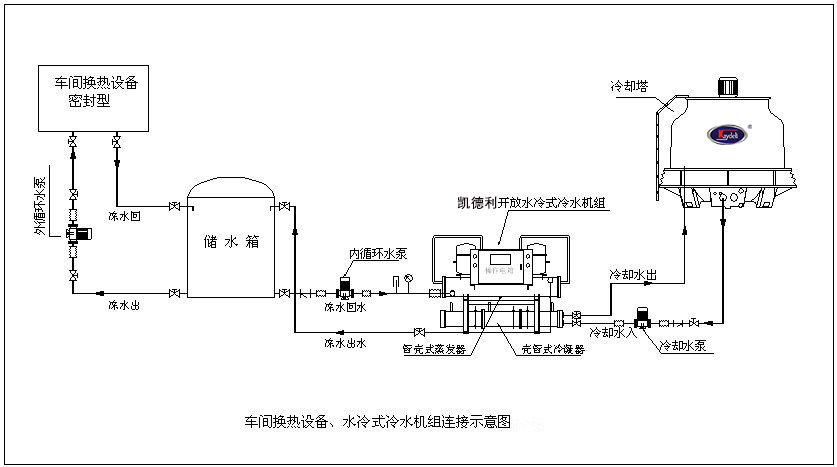

第四个是冷水机系统管道的连接方式。
在工业冷水机氟利昂制冷系统中，连接方式有钢管与钢管连接，通常采用焊接；
钢管与铜管连接，通常采用银焊；
铜管与铜管连接，通常采用银焊，且管壁内不宜镀锌，法兰处不得用天然橡胶，也不得涂矿物油，选用耐腐蚀材料进行密封。
再一个是特殊冷水机组的管道设计。
例如核电冷水机组，在管道设计之初，通过膨胀节设计，膨胀节管道连接支架装置的设置，可减轻冷水机组的振动，保证设备运行安全。
膨胀节可作为热补偿元件，补偿管道热变形，机械位移和吸收管线振动等优点，广泛用在航空航天、石油化工、水利建设、电力能源、金属冶金等行业。
最后是其他几种工业冷水机系统附件安装要求：
冷弯头曲率半径不应小于4倍的管外径；
三通宜采用顺流三通，丫形羊角弯头也可采用斜三通；
温度传感装置要有金属保护套，管道安装时，水银(或酒精)球应处在管道中心线上，套管的感温端应迎着流体运动方向；
高压容器及管道应安装0~2.5MPa的压力表，中、低压容器及管道应安装0~1.6MPa的压力表；感温包宜安装在离冷水机组吸气管道1.5m以外的平直管道上。
以上就是冷水机组制冷管道零部件的选用及正确的安装技术要求，希望对行业朋友有帮助。
