蒸发器三种供液方式原理和详细说明（图文）

日期:2022-04-28 16:22:53 来源：今年会浏览次数：1591

冷库制冷系统向蒸发器供液的方式有直接供液、重力供液、液泵供液三种形式。

1、直接供液

直接供液是节流阀出口的低温制冷剂直接进入蒸发器，这种供液方式的制冷系统简单，节流阀往往采用热力膨胀阀。

2、重力供液

重力供液系统中，采用气液分离器，蒸发器位于气液分离器下部，一般要求气液分离器3的正常液面比蒸发器的顶部高1.5m以上。

制冷剂的流程是：从高压贮液器来的制冷剂液体进入浮球阀（或手动节流阀）节流降压，浮球阀（或手动节流阀）出口的低温制冷剂进入气液分离器，低温液体在气液分离器的底部，蒸气则聚集在上部。气液分离器中的低温液体依靠重力流入蒸发器，从蒸发器回来的制冷剂蒸气与节流阀产生的闪发蒸气一道被压缩机吸回。

这样，蒸发器进入的全部是低温制冷剂液体，与直接供液系统相比，蒸发器的传热系数高，气液分离器起到了向蒸发器供应低温液体和防止压缩机液击的作用。但这种供液方式的缺点是蒸发器不易回油。一般靠定期对蒸发器进行热制冷剂融霜的方法来排出蒸发器内的润滑油。

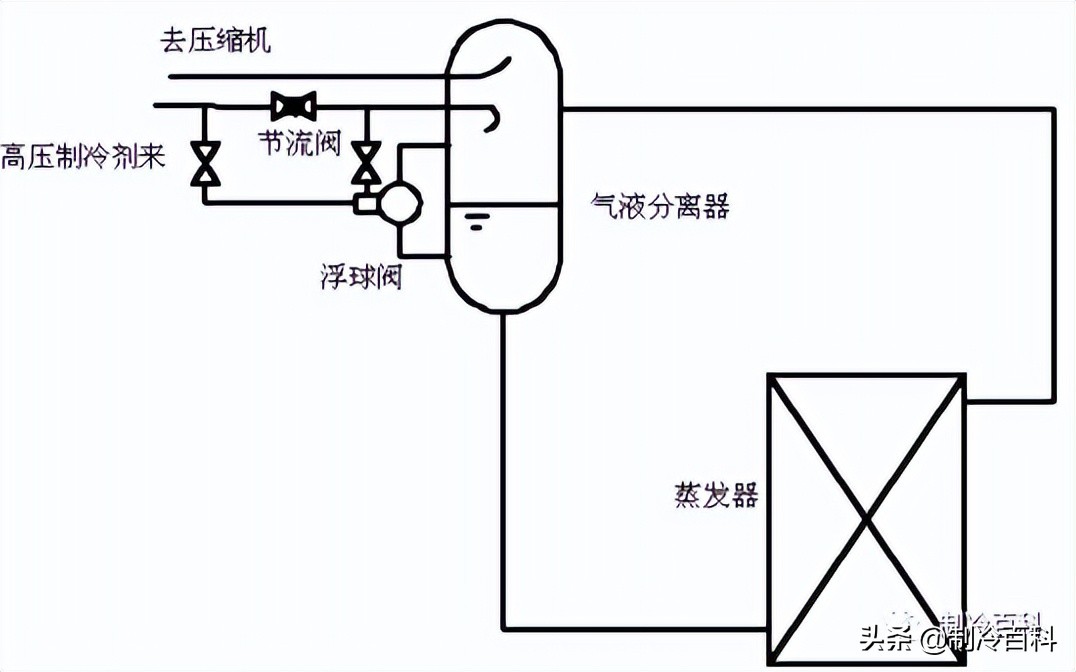

3、重力供液系统简图

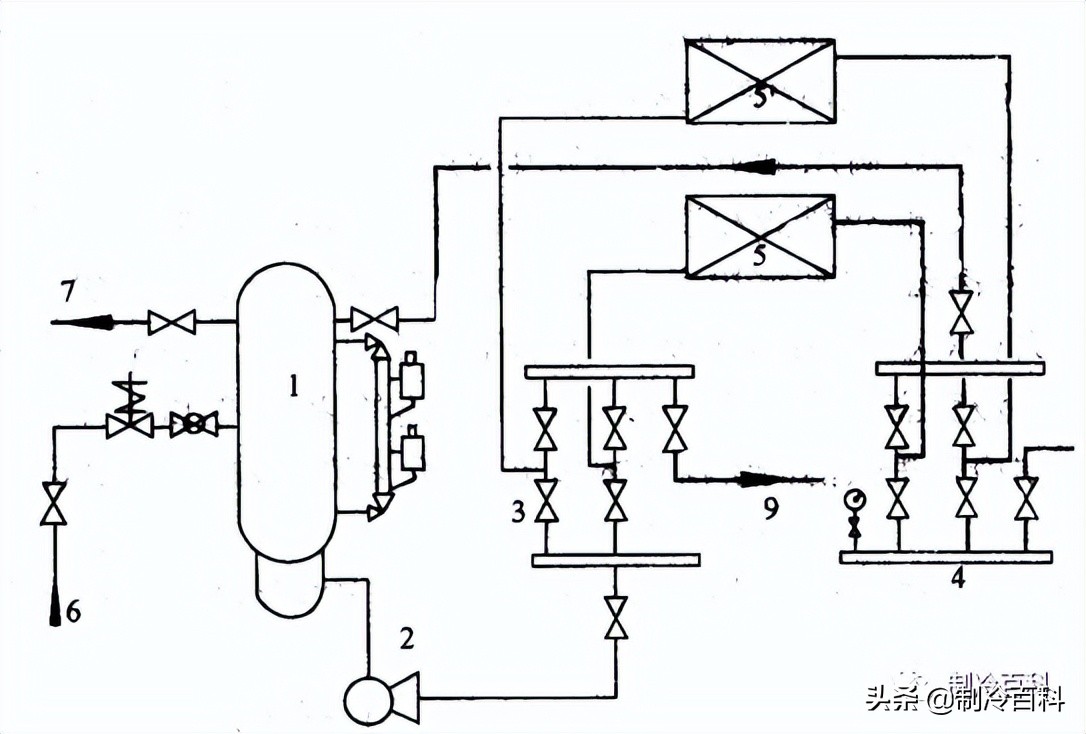

液泵供液系统就是采用低压循环桶和液泵向蒸发器供液的系统，低压循环桶布置在设备间中，不受蒸发器高度位置的限制。

其流程是：节流阀出口的低温制冷剂先进入低压循环桶，然后氨泵将3～4倍蒸发量的低温液体加压送入蒸发器，蒸发器中一部分制冷剂蒸发吸热，没有蒸发完的制冷剂液体和蒸发后的蒸气一道回到低循桶，低循桶将制冷剂气液分离，蒸气回压缩机，低温制冷剂液体重新经液泵进入蒸发器。

这种系统因制冷剂循环量大，蒸发器换热效率高，容易回油；低循桶和氨泵集中布置在设备间，便于管理，目前大量采用。
