蒸发式冷凝器选型与设备布置及配管的注意事项
一、蒸发式冷凝器工作原理
蒸发式冷凝器又叫蒸发冷、冷却（凝）器，是由制冷利用盘管外的喷淋水部分蒸发时吸收盘管内高温气态制冷剂的热量而使管内的制冷剂逐渐由气态被冷却为液态的一种设备。
蒸发式冷凝器是用于制冷设备降温的一种换热装置，由风机、冷凝盘管、换热片、箱体、轴流风机、喷淋嘴、电子水除垢仪、集气囊、PVC换热片、高效脱水器、冷却管组、填料集水槽、水泵、集水器、箱体等部件组成。

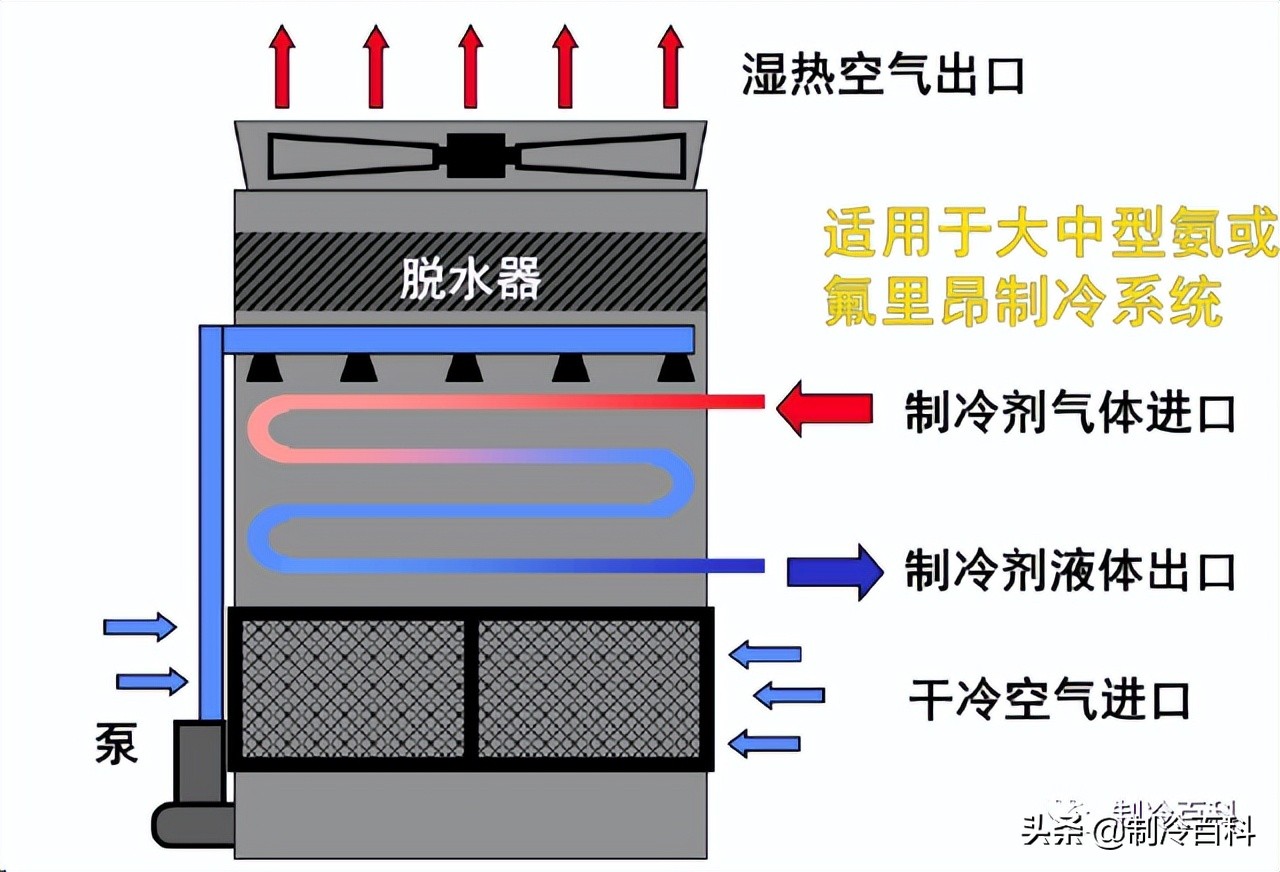

蒸发式冷凝器工作原理：

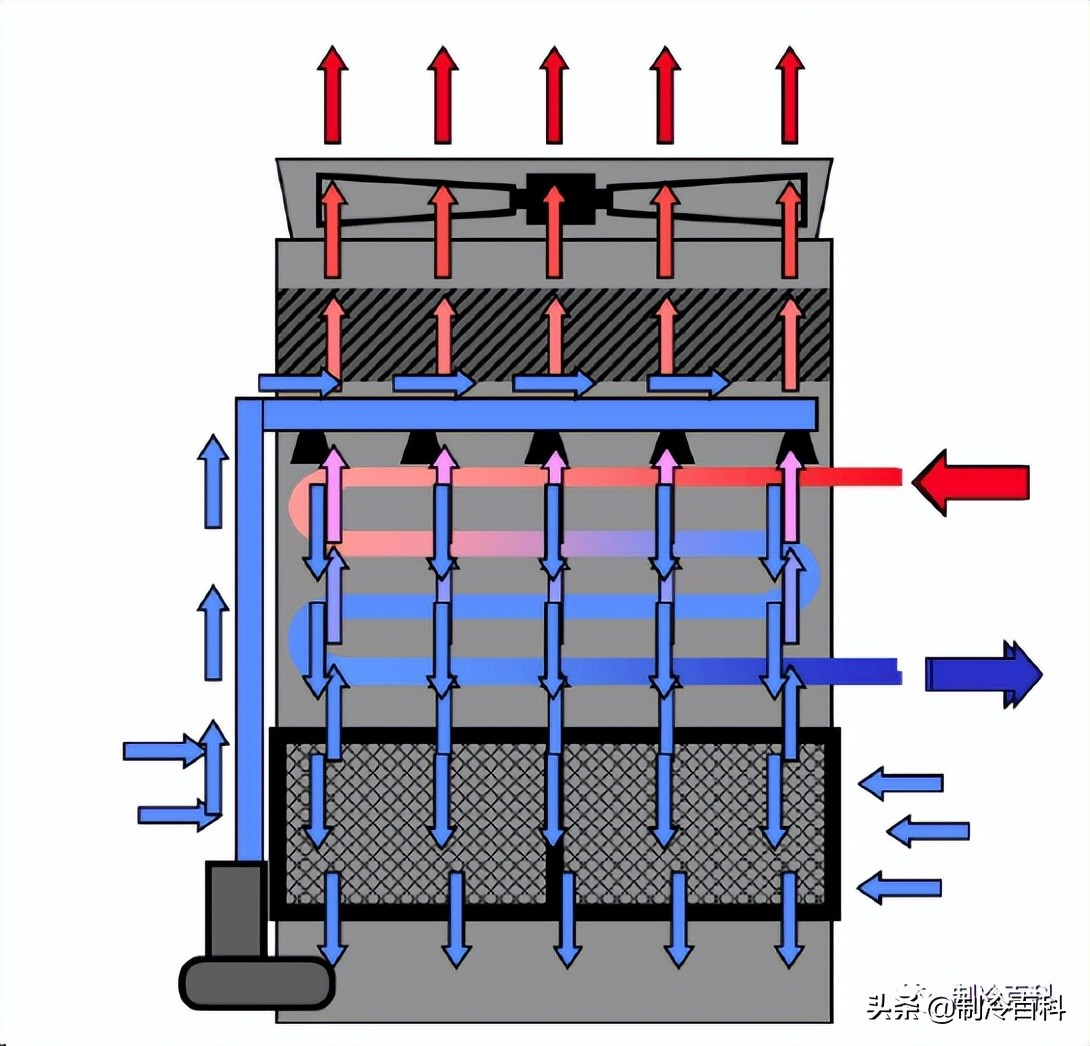

制冷系统中压缩机排出的过热高压制冷剂气体经过蒸发式冷凝器中的冷凝排管，使高温气态的制冷剂与排管外的喷淋水和空气进行热交换。即气态制冷剂由上口进入排管后自上而下逐渐被冷凝为液态制冷剂。配套引风机的超强风力使喷淋水完全均匀地覆盖在盘管表面，水借风势，极大的提高了换热效果。温度升高的喷淋水由部分变为气态，利用水的汽化潜热由风势带走大量的热量，热气中的水滴被高效脱水器截住，与其余吸收了热量的水，散落到PVC淋水片热交换层中，被流过的空气冷却，温度降低，进入水箱，再经循环水泵继续循环。蒸发到空气中的水分由水位调节器自动补充。
二、蒸发式冷凝器选型方法
蒸发式冷凝器选型方法主要有两个：
1、依据冷凝器的热负荷进行选择；
2、依据制冷系统的制冷量进行选择。
目前常用的方法主要是依据冷凝器热负荷选型。步骤为：
确定所需的总排热量，即：压缩机制冷量+电机耗功之和；
确定设计条件、冷凝温度和湿球温度；
根据排热系数图表查出负荷修正系数；
系统的总排热量乘以排热系数
确定修正后的排热负荷，选择合适的型号；
蒸发式冷凝器选型设备选型案例：
制冷剂：NH3；
制冷量：2000kW；
轴功率：500kW；
冷凝温度：36℃；
湿球温度：28℃。
计算方法：
热量：2000+500=2500kW ；排热系数：1.7 修正排热量（已查除）；2500×1.7=4250kW，在根据排热负荷，选择合适的设备即可。
